客户真是有才华，能文能武，20多年的冻干机自己维修好了。文章转载：https://bbs.instrument.com.cn/topic/7418778_1

本单位的这台Labconco冷冻干燥机主要用于中药提取物的干燥处理。购于1997年，价格约27万元，相当于当时广州市中心一套三房的价格，可惜用了不到十年，由于漏气真空度达不到，仪器供应商不能提供维修服务，一放就放了十五年。今年申请了报废，搬运人员觉得太沉没电梯无法下楼，暂时存放在实验室。实验室又急需冻干机，只能经常去其它单位借用，抱着“死马当活马医”的心态维修了这台机器，写此篇或许对维修和了解冻干机内部构造有些帮助。

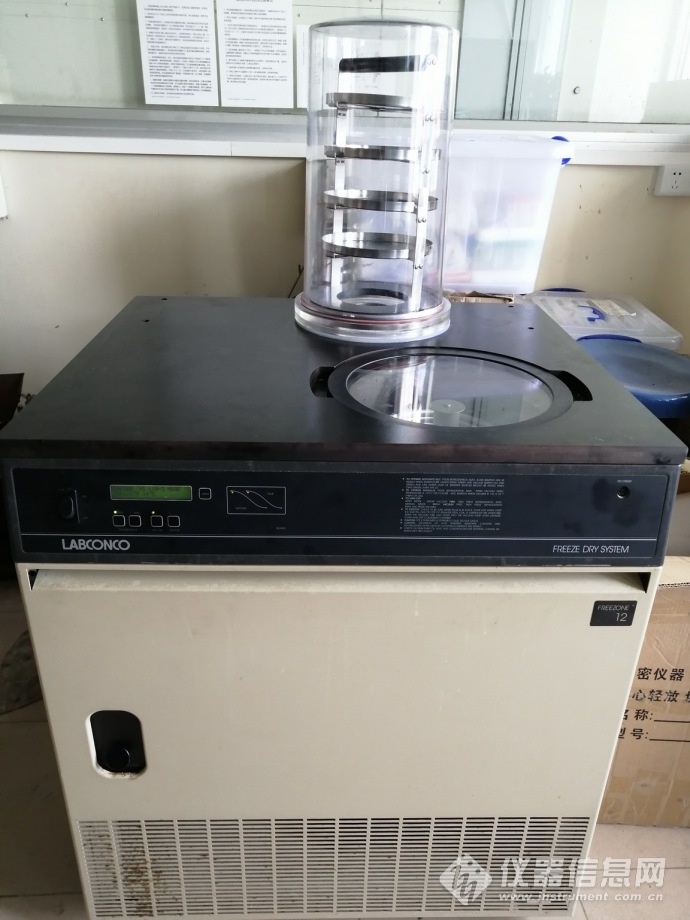

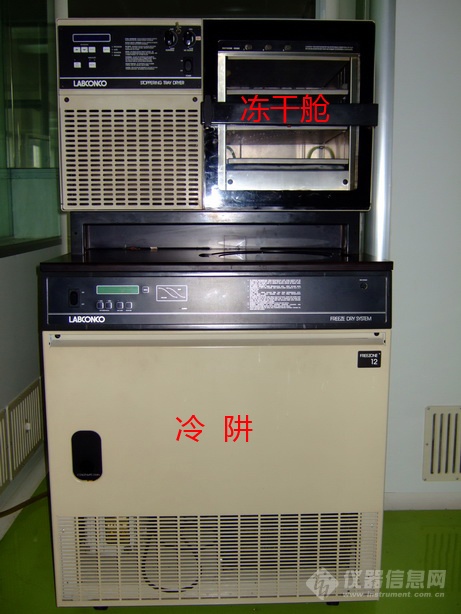

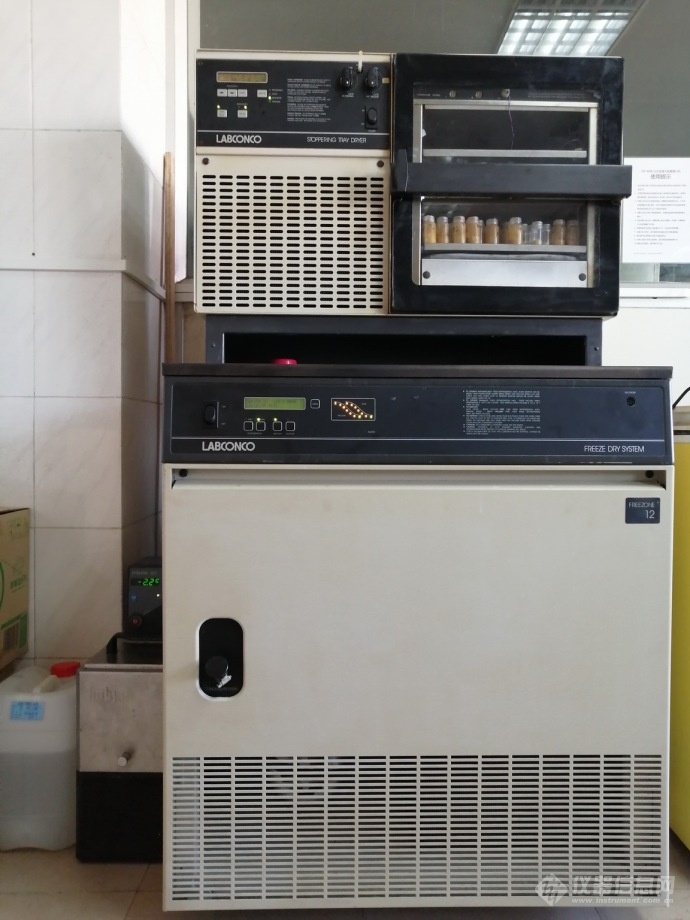

这台Labconco的配置还算不错，上部分是带压盖装置的冻干舱，下部分是-45度冷阱。美国佬的东西还是非常皮实，放了这么久通电试机发现上、下两部分制冷压缩机、机械真空泵均能运转，制冷机运行了一段时间后冷阱部分达到了预定温度，冻干舱由于液晶显示异常无法显示温度但可以制冷。最主要的真空泄漏问题一直没有找到原因。

一、查找真空泄漏位置

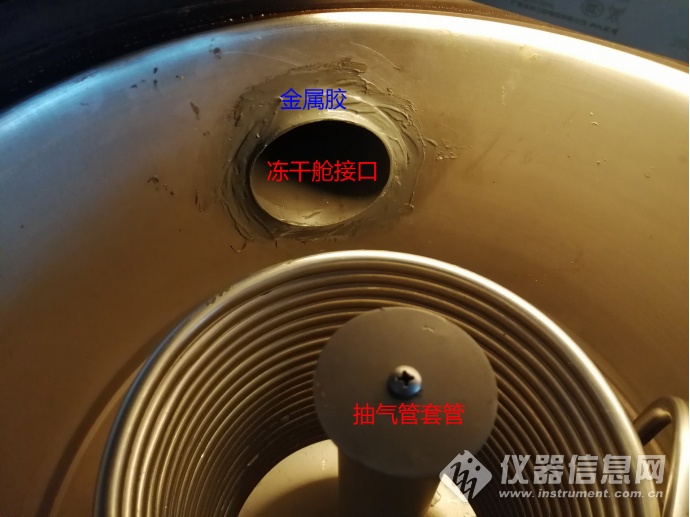

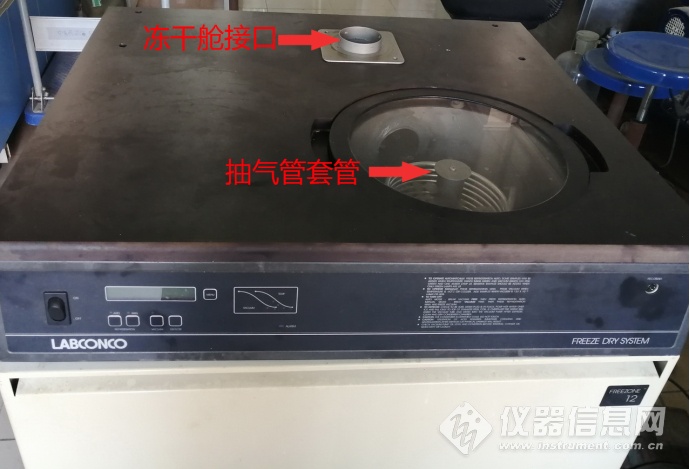

把仪器的上下两部分拆开了，先排查了冷阱部分。试了很多办法，最后用了个土办法才解决故障问题，堵住连接冻干舱的接口，拆下抽气口套管，用水淹没大部分冷阱，但一定要保证不能淹没抽气管，否则水会进入真空泵，盖上观察舱盖抽真空发现连接冻干舱接管与冷阱舱壁处有气泡泄漏进来，用荷兰产的野牛牌金属胶（使用温度-60~100℃）密封处理。

二、改装冻干机

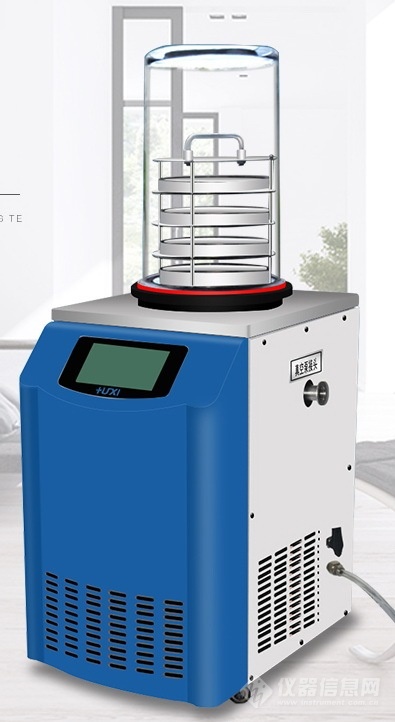

原来的想法是在某宝上买个国产的有机玻璃罩安在冷阱上改装成下面的样式--钟罩型冻干机。

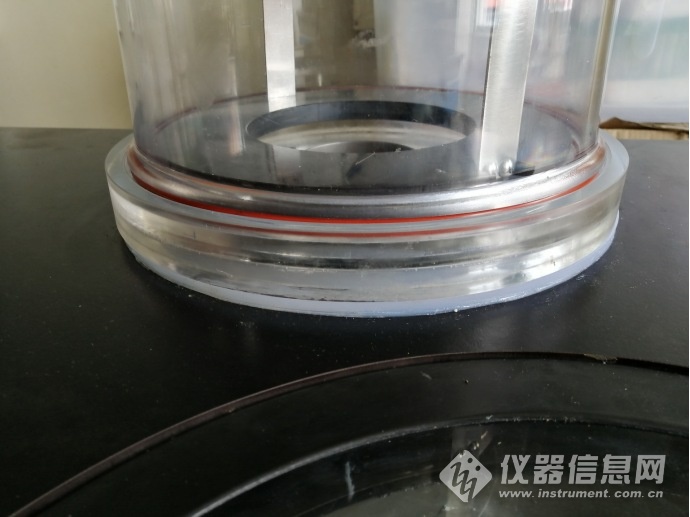

底部用硅胶垫密封

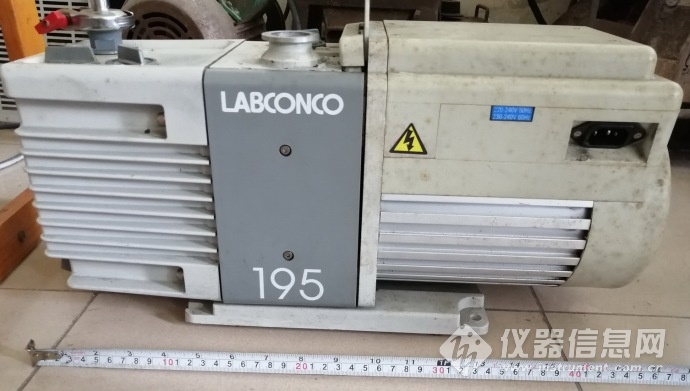

在试机后发现冷阱部分真空还是达不到要求，泵换了新机油也不行，换了台国产真空泵真空度终于能达到要求。估计真空泵放了这么久虽能运转但内部器件老化需要维修了。

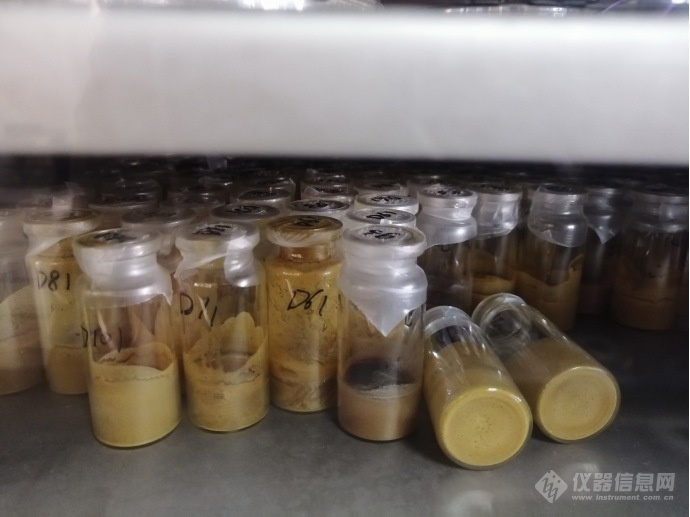

这台泵是爱德华代工的，维保后效果应该比国产泵好，找了真空泵专业公司进行维护。先用国产泵进行了冻干试验，由于是普通搁板结构，不能制冷控温，冻干的效果不是太好，样品受热过快膨胀发泡很明显。

三、维修冻干舱的液晶屏显示问题

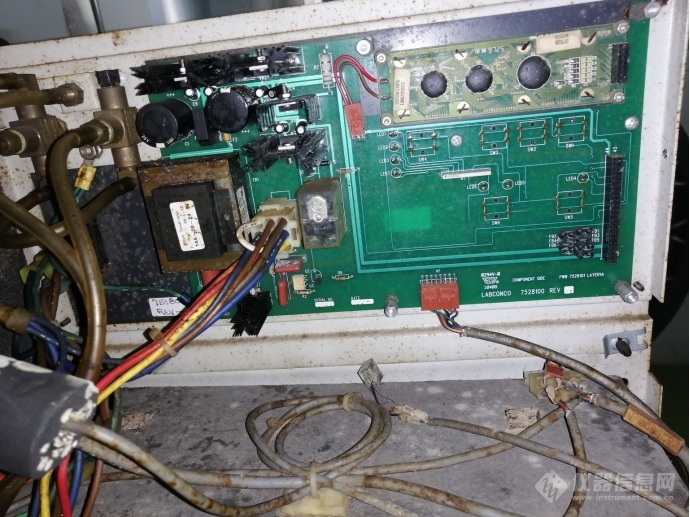

真空泄漏问题已经解决，如果能修复冻干舱的故障，冻干的效果将大大改善。由于长年存放，冻干舱电路板发霉问题十分严重。拆下所有电路板，用酒精进行了清洗再烘干处理，对一处温度探头的断点进行了修复，安装后开机正常。

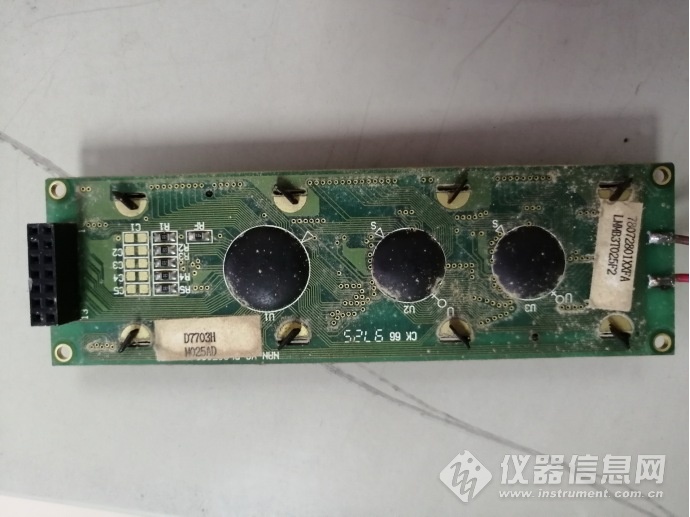

发霉的电路板

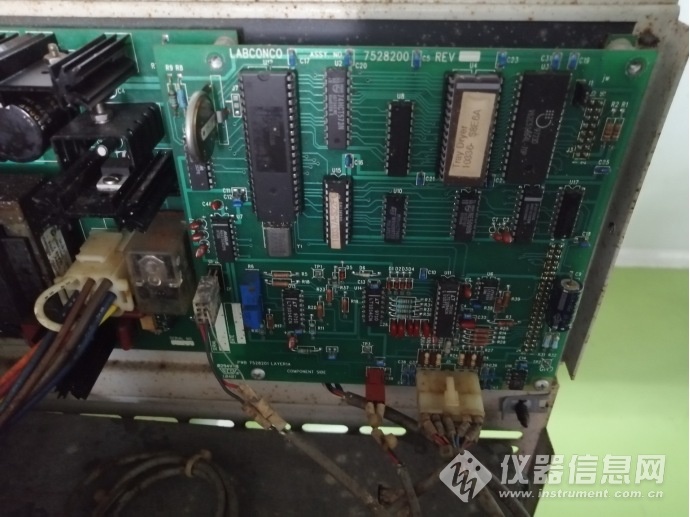

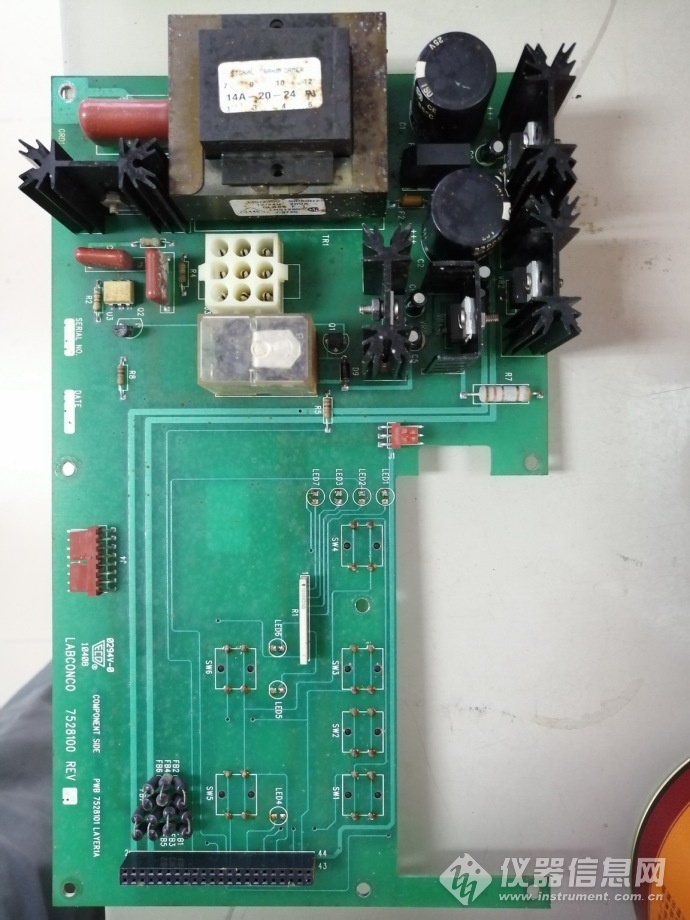

清洗干净的电路板

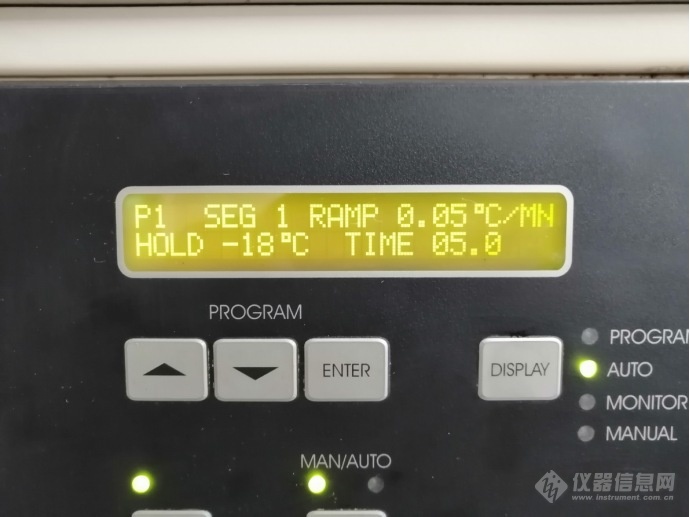

修复后冻干舱控制部分（可程序控温）

四、冻干舱温度控制循环系统的修复

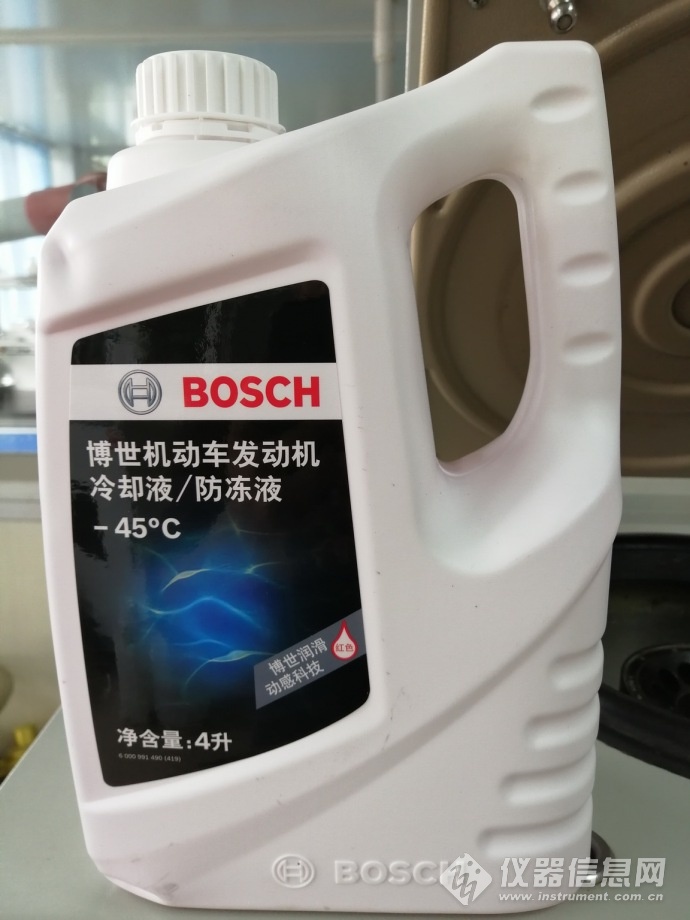

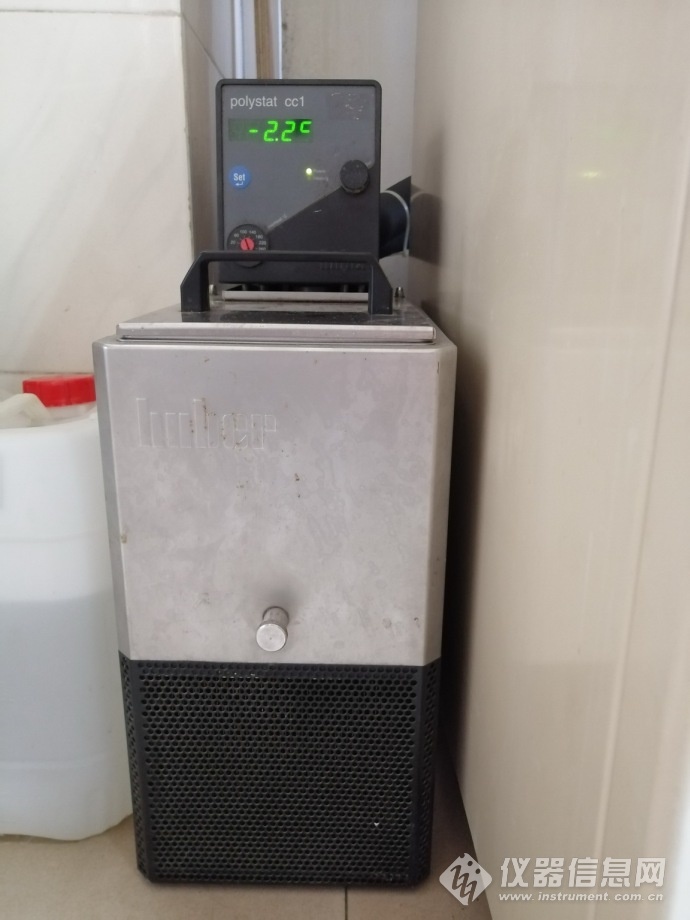

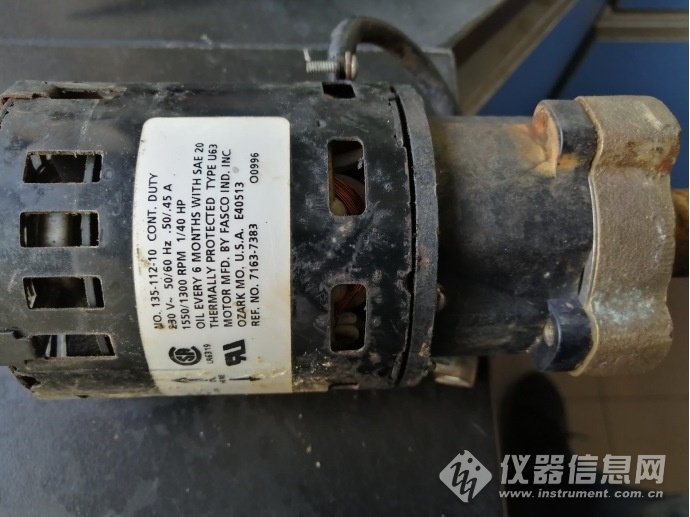

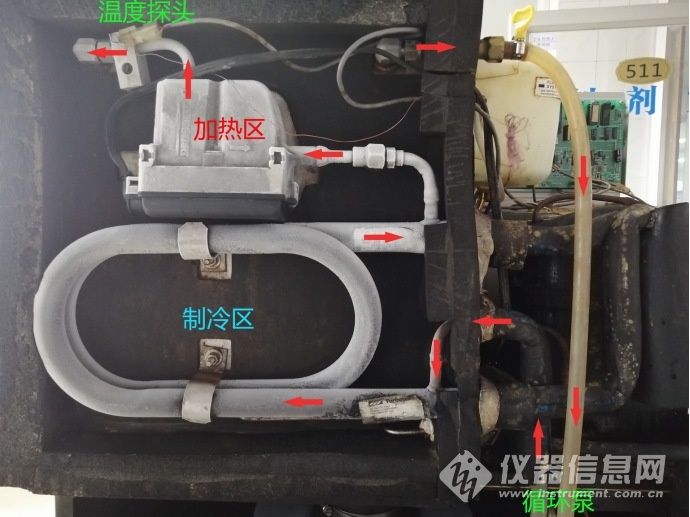

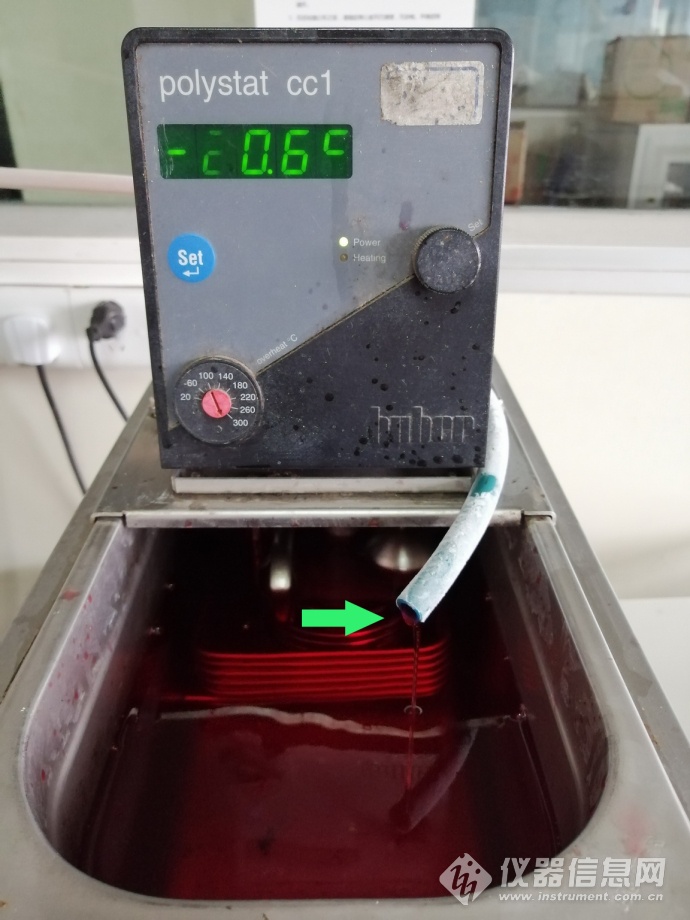

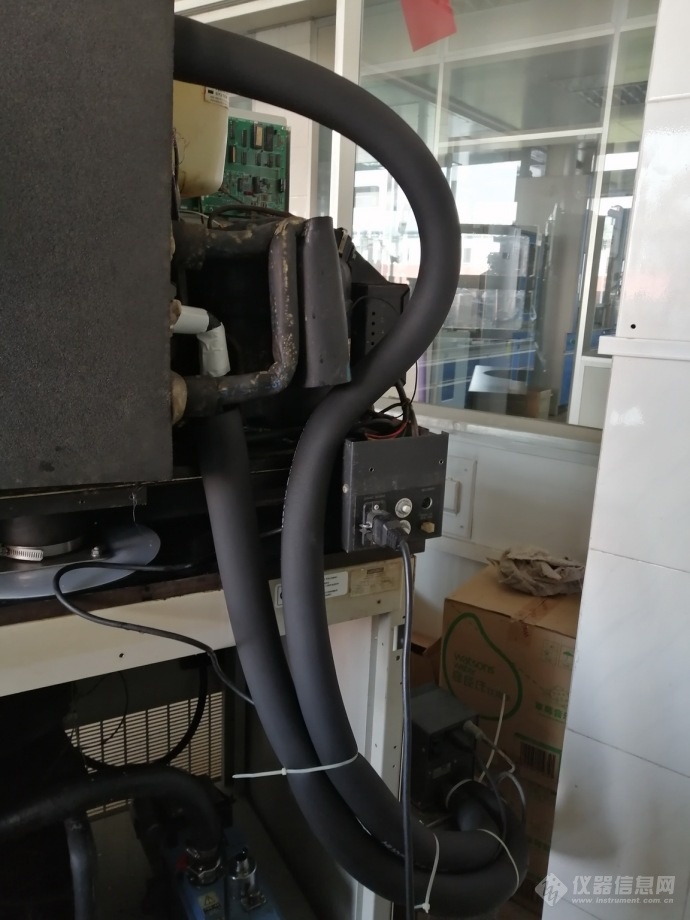

冻干舱开机后发现，制冷压缩机工作正常，监测显示已经达到了-20多度但舱内隔板降温非常慢，隔板外端接近室温，说明隔板内部的循环液不够或根本没有循环，储液罐中的循环液已经挥干了，用酒精替代试了一下效果不明显。后来发现循环泵效率非常低，刚好有淘汰的一台海道夫旋转蒸发仪制冷循环泵，只用了循环功能效果非常不错。循环液原本想用博世-45度汽车发动机防冻液替代的，结果发现在零下二十度左右防冻液流动性变差（不知道这种防冻液在东北零下几十度汽车还能否正常启动？），最终选择了90%左右的酒精替代循环液，效果比较好而且便宜容易得到。
